技术参数

型号 机箱

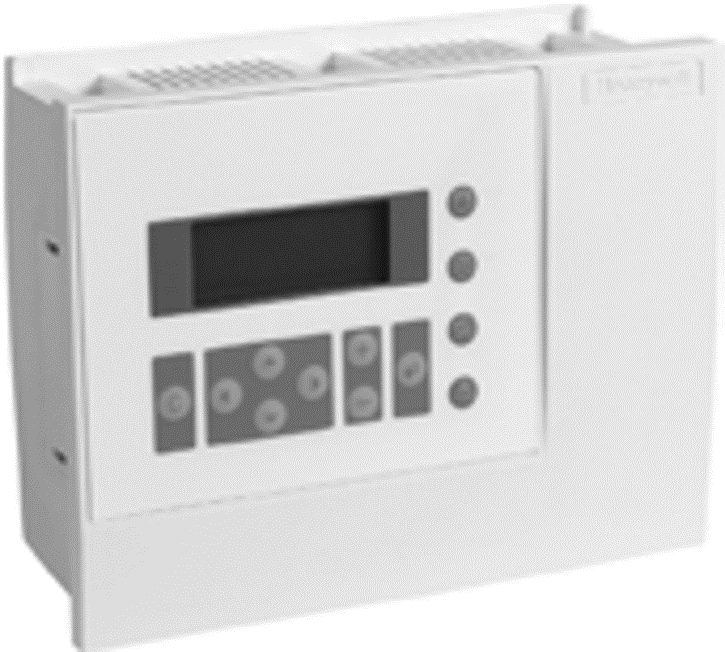

XL50A-MMI（配备MMI人机界面）；  XL50A（ 不配备人机界面）。

应用程序模块

请联系Honeywell各办事机构获取更多可提供的应用程序及固件信息

Flash EPROM 的版本可通过串行接口或C - 总线直接下载固化软件而升级。 安装选项用密封圈安装在机箱面板上。

机箱通过DIN导轨安装（导轨夹与设备同时发货）。键区八个功能键，四个快捷键。

显示器LCD，四行，每行16 个字符，对比度 可调节，背光

总线和端口连接C-Bus 总线连接

可选：位于应用程序模块上。速率可 达76.8k 波特率，对通讯速率可通过开 关设定。

LonWorks® 总线连接

可选：位于应用程序模块上。78k 波特 率，FTT-10A自由拓扑逻辑收发器，使 用LonTalk 协议。控制器串行端口连接对XI582使用9 针D 型连接器,RS232,  度达9 . 6 k 波特率， 对调制解调器

/ ISDN 终端适配器连接使用速率达

38.4k 波特率的Flash EPROM 版本。

自动读表总线连接(Meter-Bus)

可选：位于安装程序模块上。RS232 串行链接到RJ45 连接器上（还需要 PW3 自动读表总线适配器）

输入输出连接器

输入输出连接器A ：26pin 端口，数字输 出和电源

输入输出连接器B ：34pin 端口，模拟和 数字输入，模拟输出

电源

电压： 从外部变压器上提供24Vac，

±20%，50/60 Hz

电流：3A（如果数字输出电流≤ 1.5A 则 为2A）。如果发生电源故障，超级金电 容器可保存RAM 内容和实时时钟长达72  小时（因此，不需要电池支持）。功率消耗:

数字输出无负载时最大为10VA

环境参数

工作温度：0 ~ 50℃

存贮温度：-20 ~ +70℃

相对湿度：5 ~ 93% 相对湿度，无冷凝

保护标准

IP54（面板安装类型在机箱上备占用机界面时，此机箱必 须符合IP54 标准并且用ACC3 安装夹和密封圈安装）。 IP20（机箱内安装备有或不备有MMI 人机界面）。

UL94-0 ：机壳材料的阻燃剂级别
